SCAT – STRUTTURE SCATOLARI

Programma per l’analisi statica e sismica di strutture scatolari

PRESENTAZIONE TECNICA

Il programma SCAT è dedicato all'analisi ed al calcolo di strutture scatolari parzialmente o completamente interrate. L'analisi dello scatolare viene condotta nell'ipotesi di stato piano di deformazione.

Le diverse tipologie di scatolari che è possibile analizzare sono:
• rettangolare
• rettangolare con angoli smussati

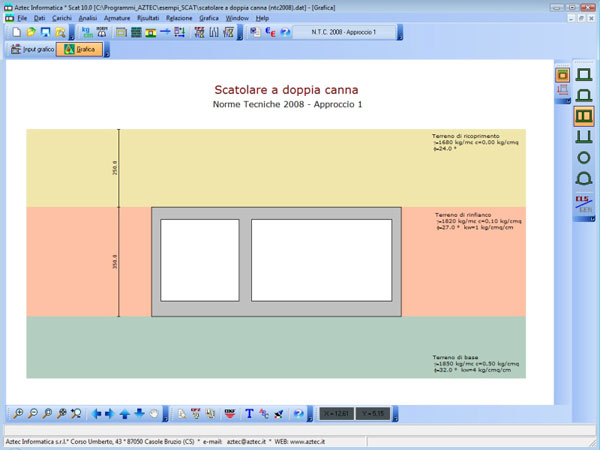

• rettangolare con setto intermedio

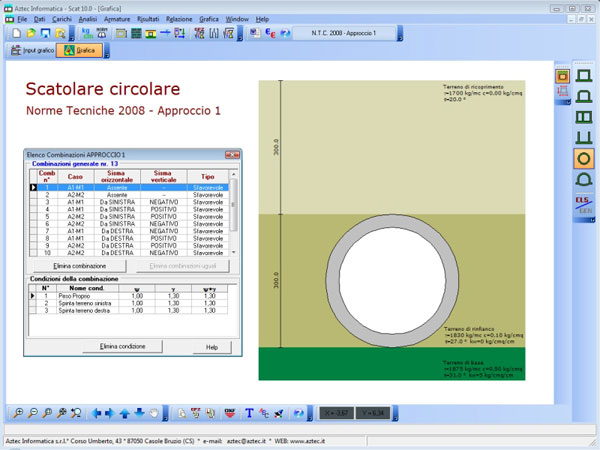

• circolare
• ellittico
• con sezione tipo vasca

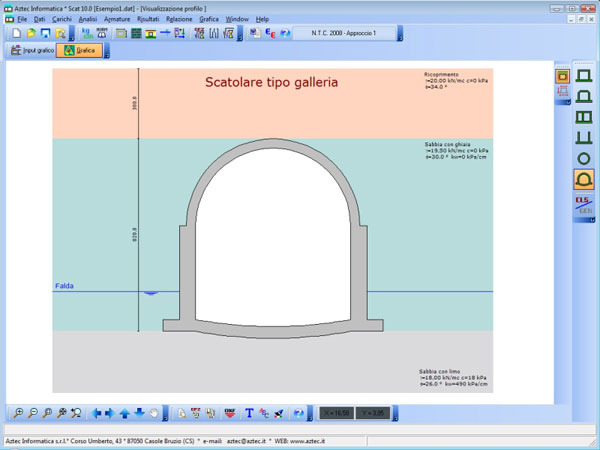

• con sezione tipo galleria (dotata cioè di piedritti, calotta ed arco rovescio)

L'analisi può essere eseguita secondo le seguenti normative:
- D.M. 1988 + D.M. 1996 (Tensioni Ammissibili e Stati Limiti)
- Norme Tecniche per le Costruzioni 2008 (D.M. 14-01-2008).

CARATTERISTICHE E PRESTAZIONI

È possibile analizzare scatolari in calcestruzzo o materiale generico. Il terreno in cui la struttura è immersa è suddiviso nei tre strati:
• ricoprimento (che può avere spessore nullo);
• rinfianco (con possibilità di assenza da uno o entrambi i lati);
• di fondazione.

Nel caso di spessore nullo dello strato di ricoprimento, il terreno di rinfianco può avere altezza variabile. Per ogni strato occorre fornire i valori dei parametri fisici e meccanici più comuni (peso di volume, angolo di attrito, coesione, etc). Il terreno sia di fondazione che di rinfianco è schematizzato secondo il modello di Winkler modificato.

Può essere messa in conto la falda, definendone la quota. L’input dei carichi sul terreno di ricoprimento (forze concentrate e carichi distribuiti) e sulla struttura (carichi e coppie concentrate, carichi distribuiti, variazioni termiche) è di tipo grafico e numerico. I carichi distribuiti possono essere di tipo costante oppure ad andamento lineare (carichi triangolari o trapezoidali).

I carichi sono gestiti per condizioni. Dopo aver definito le condizioni di carico, occorre definire le combinazioni di carico manualmente o in modo automatico previa definizione del tipo di Normativa da utilizzare: D.M. 1988 + D.M. 1996 o D.M. 14/01/2008 (NTC 2008).

Il programma calcola automaticamente le condizioni di carico relative a:
• peso proprio
• spinta terreno
• spinta sismica.

Sullo scatolare si possono inserire vincoli sia fissi che elastici. Le impostazioni delle opzioni di analisi riguardano:
• il metodo di calcolo di spinta sui piedritti (Spinta attiva o Spinta a riposo)
• il metodo per il calcolo del carico in calotta (Pressione geostatica, Terzaghi, Caquot-Kerisel)
• l'angolo di diffusione dei carichi eventualmente presenti sul profilo del terreno (Angolo di attrito, Angolo di spinta attiva, Angolo di spinta passiva, Valore fissato dall'utente o da teoria).

L'analisi può essere seguita sia in condizioni statiche che sismiche. Il programma è dotato di funzioni di controllo sulla congruenza dei dati. SCAT effettua la verifica a scorrimento e ribaltamento dello scatolare e riporta i risultati a video ed in relazione.

Ad analisi effettuata il programma visualizza, per ogni combinazione di carico:
• i diagrammi delle sollecitazioni

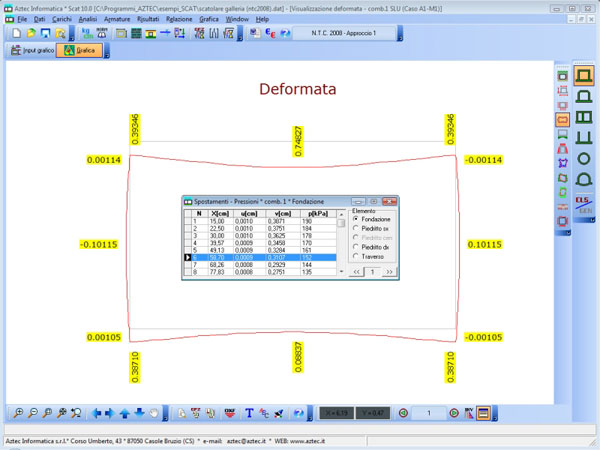

• la deformata della struttura
• le pressioni sul terreno
• le tensioni nei materiali.
Tutti i diagrammi visualizzati sono interrogabili tramite mouse.

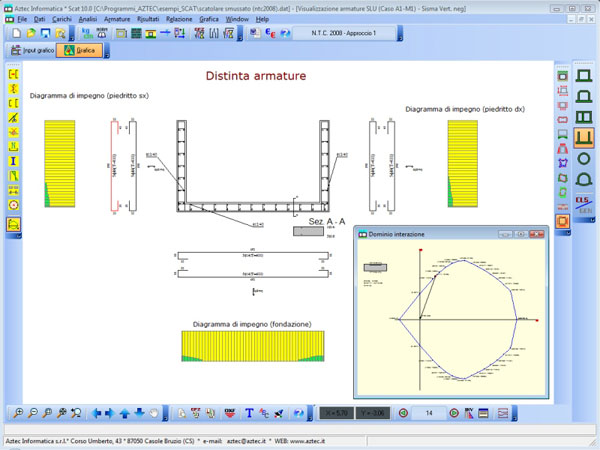

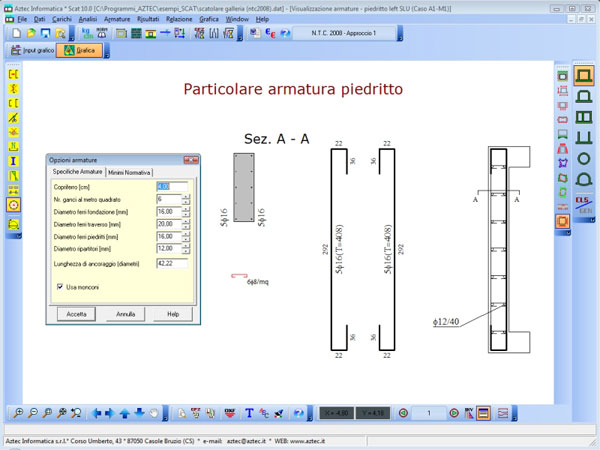

Le armature sono calcolate da SCAT in base alle specifiche fornite dall'utente ed in modo da coprire, in ogni sezione dello scatolare, tutti i possibili stati tensionali derivanti dalle combinazioni di carico analizzate.

SCAT effettua la verifica a taglio e ne riporta i risultati a video e in relazione. Il progetto e la verifica delle sezioni può essere eseguito secondo il metodo delle Tensioni Ammissibili o secondo la teoria degli Stati Limite. Nell'ambito della verifica agli stati limite è possibile effettuare sia la verifica allo stato limite ultimo (S.L.U.) sia la verifica allo stato limite d'esercizio (S.L.E.). Il programma è dotato di un potente editore grafico delle armature, con visualizzazione e verifica delle modifiche in tempo reale. L'ambiente grafico del programma è dotato delle funzioni di zoom, spostamento, anteprima di stampa con impostazione dei fattori di scala.

Ogni disegno visualizzato può essere stampato su qualsiasi dispositivo gestito da Windows®. La gestione della stampa avviene mediante funzione di anteprima o impaginazione. E' anche possibile l'esportazione in formato DXF, BMP, WMF e JPG.

Genera una accurata relazione in formato RTF personalizzabile che permette di selezionare a monte i moduli da generare, il formato della relazione, etc. Il programma è dotato di help sensibile al contesto e di manuale in formato PDF.

CAMPI DI IMPIEGO

Progetto esecutivo di scatolari, vasche, piscine, sottopassi ferroviari.

PARTICOLARI COSTRUTTIVI

SCAT è sviluppato in ambiente Windows a 32 bit.
Il programma è dotato di help in linea contestuale e manuale in formato PDF.

Caratteristiche hardware e software richieste
PC 486, Pentium o superiore con almeno 16 Mb di RAM.
Sistema operativi supportati: Windows 95, Windows 98, Windows 2000, Windows NT ,Windows Me, Windows XP, Windows Vista, Windows 7. I software sono compatibili con i sistemi a 32 e a 64 bit.
