EFG Power System “V”

Connettore a struttura tridimensionale in plastica fibrorinforzata fissato con viti auto foranti per solai misti legno – calcestruzzo.

EFG POWER SYSTEM “V” nasce dall’esperienza di cantiere del personale tecnico-commerciale EFG. PSV è un connettore semplice, pratico da montare ed estremamente efficiente.
I componenti fondamentali del connettore sono:
• Viti auto foranti da legno tipo EFG PowerCut diametro 8mm.
• Struttura tridimensionale in plastica fibrorinforzata da fissare alla trave con tre viti auto foranti;
• Piastra in acciaio o perno in plastico diametro 26mm

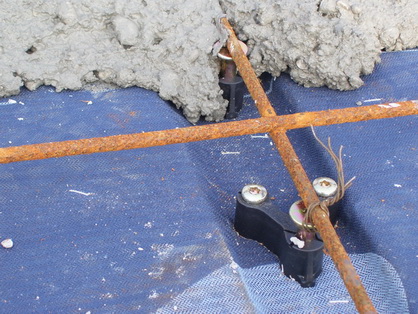

L’utilizzo di semplici viti auto foranti e la struttura plastica studiata anche per l’appoggio della rete elettrosaldata consentono l’impiego del connettore anche da parte di personale non qualificato, e con materiale normalmente disponibile in ogni cantiere. I tempi di posa si riducono notevolmente rispetto ai tradizionali sistemi e anche il numero di pezzi per solaio è decisamente inferiore. Il connettore PSV, certificato dal Dipartimento di Ingegneria Meccanica e Strutturale dell’Università degli Studi di Trento, è conforme alle Norme Tecniche per le Costruzioni 2008. Sul sito internet www.heco.it è disponibile per la consultazione on-line un software gratuito di aiuto al calcolo.

CAMPI DI IMPIEGO

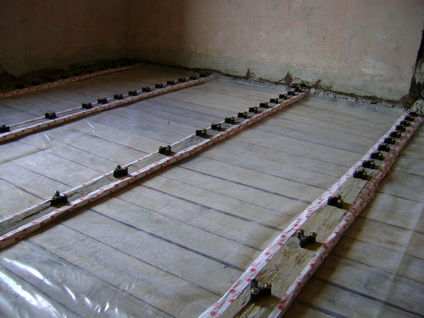

EFG POWER SYSTEM “V” è un connettore per solai misti legno – calcestruzzo. A seconda della presenza o meno e dello spessore del tavolato o delle tavelle sono previste diverse tipologie:
• PSV1: solai a pannello X-lam o tavolato fissato ai lati del trave;
• PSV2: tavolato tagliato di spessore da 2 a 3,5cm;
• PSV3: tavolato tagliato o tavelle poggiate sul trave di spessore da 4 a 5,5cm;
• PSV4: tavolato tagliato di spessore da 6 a 7,5cm;
• PSV5: tavolato non tagliato fino a 2,5cm di spessore. Connettore con piastra in acciaio;

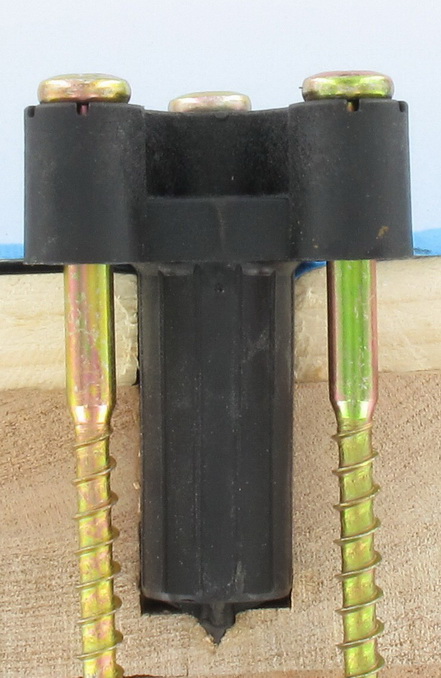

• PSV6: tavolato non tagliato fino a 2,5cm di spessore. Connettore con perno in plastica.

CARATTERISTICHE E PRESTAZIONI
A secondo dell’applicazione direttamente sul trave o sopra il tavolato ovviamente i valori di resistenza differiscono. La Tipologia PSV6 è stata studiata specificatamente per ridurre l’influenza dell’assito interposto.

Tipologia / Applicazione Codice Descrizione del connettore Valori di resistenza

Nr. Descrizione d'ordine Kser Ku Fu,k

1 Tavolato assente PSVA1 nr. 1 connettore + piastra 22,7 16,1 22,5
nr. 3 viti 8,0 x 110

2 Tavolato 2cm TAGLIATO PSVA2 nr. 1 connettore + piastra 22,7 16,1 22,5
nr. 2 viti 8,0 x 110
nr. 1 vite “distanziale” 8,0 x 125

3 Tavolato 4cm TAGLIATO PSVA3 nr. 1 connettore + piastra 22,7 16,1 22,5
nr. 2 viti 8,0 x 110
nr. 1 vite “distanziale” 8,0 x 145

4 Tavolato 6cm TAGLIATO PSVA4 nr. 1 connettore + piastra 22,7 16,1 22,5
nr. 2 viti 8,0 x 110
nr. 1 vite “distanziale” 8,0 x 165

5 Tavolato 2,5cm NON TAGLIATO PSVA5 nr. 1 connettore + piastra 5,8 4,1 22,9
nr. 3 viti 8,0 x 130

6 Tavolato 2,5cm NON TAGLIATO PSVA6 nr. 1 connettore + perno Ø 26mm 8,4 6,1 19,5
nr. 3 viti 8,0 x 130

PARTICOLARI COSTRUTTIVI
Il POSIZIONAMENTO CORRETTO del connettore è con IL VERTICE VERSO IL MURO DI APPOGGIO E LA PARTE CON LA “PANCIA” RIVOLTA VERSO LA MEZZERIA.

CERTIFICAZIONI
EFG Power System “V” è stato certificato presso il Laboratorio Prove Materiali e Strutture del Dipartimento di Ingegneria Meccanica e Strutturale dell’Università di Trento. In riferimento all’utilizzo del prodotto in ottemperanza alle NTC2008 il parere della Prima Sezione del Consiglio Superiore dei Lavori Pubblici ha confermato che il connettore EFG PSV “… non necessiti di Certificato di idoneità tecnica all’impiego - … - ma che il suo utilizzo possa basarsi su verifiche condotte secondo normative di comprovata validità, oltre che su adeguate prove sperimentali” quali i test già condotti.
