DRYTEC®

Drytec & Staffa Pv Block, l’innovativo sistema di copertura per qualsiasi impianto fotovoltaico

PRESENTAZIONE

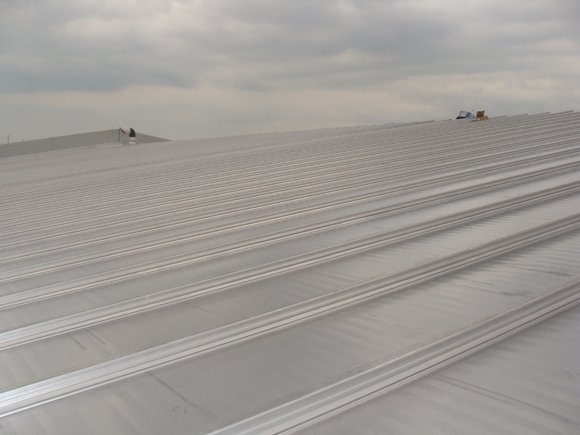

Drytec è un sistema di lastre continue ancorate tra loro con bloccaggio a pressione e fissaggio nascosto.
Queste lastre sono disponibili in due diverse larghezze: 550 mm (standard) e 630 mm (su richiesta).
Le lastre possono essere curvate, con un raggio minimo di 3,00 m, durante il processo di profilatura.
La possibilità di profilatura in cantiere permette di realizzare lastre di lunghezza ben maggiore di quelle trasportabili coi mezzo convenzionali limitando così spiacevoli inconvenienti logistici.
Drytec può essere realizzato con i seguenti materiali: alluminio naturale (lega 5754 H18), alluminio preverniciato, rame, acciaio inox e zinco titanio.
Il sistema è corredato di tutti gli accessori di completamento per la finitura della copertura: colmi dentellati, fermaneve, gradini e grigliati per il pedonamento, sistemi di sicurezza, ecc.
Drytec offre la possibilità di realizzare impianti fotovoltaici con due differenti sistemi integrati: Drytec Solar FLEX (moduli FV amorfo flessibili applicati su Drytec 550) e Drytec Solar THIN (modulo FV amorfo film sottile applicato su Drytec 630).
Il sistema Drytec permette di non avere fissaggi passanti, quindi di non realizzare fori sulle lastre, grazie al bloccaggio meccanico che si ottiene con la tecnologia del sormonto a pressione ad ancoraggio nascosto. Questa tecnologia permette inoltre il libero movimento delle lastre dovuto alla naturale dilatazione termica.
Un importante accessorio del sistema Drytec è la staffa PV BLOCK. Questa staffa consente di installare sulle coperture Drytec qualsiasi modulo fotovoltaico. Il sistema PV BLOCK ha il vantaggio di essere di facile e rapida posa essendo di piccole dimensioni e avendo semplici fissaggi tradizionali (bulloni e morsetto). Questo permette di posizionare un numero elevato di staffe in un tempo brevissimo riducendo i tempi di manodopera.
I vantaggi economici derivanti sono una riduzione dei costi di materiale (essendo un fissaggio puntuale e non una struttura continua) e una riduzione dei costi di installazione.

VANTAGGI

- Lastra in lunghezza unica prodotta anche in cantiere
- Alta pedonabilità
- Fissaggio nascosto
- Facilità di montaggio
- Lunga durata e assenza di senza manutenzione
- Impermeabilità
- Impianti fotovoltaici innovativi ed integrati

Caratteristiche tecniche

DRYTEC Copertura metallica in alluminio dotata di canaletta di deflusso antitracimazione installata in totale assenza di fori garantendo di conseguenza la totale assenza di manutenzione.
PV BLOCK Staffa in alluminio estruso dello spessore di 3mm. La staffa presenta n°4 fori per il fissaggio della stessa sulla staffa Multiblock e una scanalatura per l’inserimento e il conseguente bloccaggio del morsetto di fissaggio del modulo fotovoltaico.
La scanalatura taglia a metà la staffa creando così due aree di appoggio per i moduli fotovoltaici. I moduli vengono poi fissati con morsetti standard.

Dettaglio voci capitolato

Sistema di copertura DRYTEC® 550 costituito da elementi grecati metallici a sormonto in lunghezza pari all’intera falda con canale di deflusso che garantisce la tenuta idrica nelle condizioni atmosferiche più difficili ed anche con pendenze inferiori al 1%. Il fissaggio delle lastre di copertura alla struttura sottostante, senza la foratura delle lastre stesse e senza eseguire operazioni di aggraffatura del sormonto, è garantito mediante la staffa DRYBLOCK (poliammide / resina acetilica) con la chiusura della sezione basculante della staffa sulla canaletta di deflusso del profilo DRYTEC®, ed il doppio vincolo ad incastro sulle greche laterali. Il fissaggio, senza viti passanti consente il necessario scorrimento della lastra per assorbire le dilatazioni termiche del materiale. La staffa DRYBLOCK e fissata alla sottostruttura tramite due viti in acciaio zincato.

PRESTAZIONI DEL SISTEMA

- Lastre in unico elemento pari alla lunghezza della falda senza giunti trasversali
- Ancoraggio della copertura senza fori passanti attraverso staffe che garantiscono libere dilatazioni termiche del profilo DRYTEC®
- Garanzia di tenuta all’acqua con ogni condizione atmosferica
- Elevate caratteristiche di portata e pedonabilità
- Massima tenuta e resistenza a depressione del vento

PV BLOCK La staffa per ogni tipo di modulo fotovoltaico.
Importante accessorio è la staffa PV BLOCK: per installare sulle coperture DRYTEC® qualsiasi modulo fotovoltaico. Sistema facile e di rapida posa, di piccole dimensioni e con semplici fissaggi tradizionali (bulloni e morsetto) per posizionare un numero elevato di staffe in un tempo brevissimo.

Sistema di ancoraggio universale per qualsiasi modulo fotovoltaico su copertura DRYTEC® composto da:
- Staffa Multiblock : staffa in poliammide rinforzata in vetro stabilizzata ai raggi UV.
- PV BLOCK Staffa in alluminio estruso atta all’alloggiamento dei moduli fotovoltaici. Dotata di feritoia per l’inserimento dei morsetti di bloccaggio del modulo FV e di fori per il fissaggio sulla staffa Multiblock (con bulloni a testa esagonale M8).
- Morsetto : morsetto in alluminio per il bloccaggio dei moduli fotovoltaici alla staffa PV BLOCK composto da omega in alluminio, vite a brugola inox e dado quadro.
Sono disponibili morsetti di diverse dimensioni per il fissaggio di moduli fotovoltaici di altezze diverse.
