DOGHE VMZINC®
Sistema di facciata ventilata di zinco titanio a doghe su sottostruttura metallica o lignea.
Il Sistema di facciata con profilo a doghe è un sistema di facciata ventilata in VMZINC® realizzata tramite profili a DOGHE con giunti ad incastro su sottostruttura di metallo o legno, ancorato alla struttura portante, al tamponamento o alla carpenteria primaria.
I profili sono assemblati l’uno con l’altro tramite giunto maschio-femmina con fissaggio a scomparsa. L’ancoraggio alla sottostruttura avviene tramite speciali clips VMZINC® in acciaio inox.
Il sistema consente l’isolamento termico a cappotto e la ventilazione della facciata.
I profili a doghe vengono normalmente forniti con pellicola protettiva.
Le doghe sono realizzate in zinco titanio rame secondo lo standard europeo EN 988 e disponibili con finiture: NATURALE, QUARTZ-ZINC®, ANTHRA-ZINC®, PIGMENTO®, BILACCATO.
Caratteristiche
• Giunto ad incastro con fissaggio a scomparsa

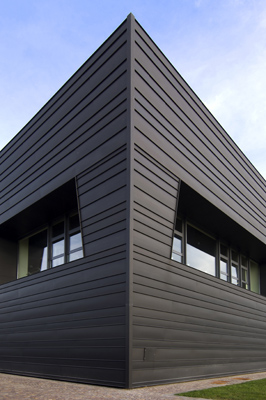

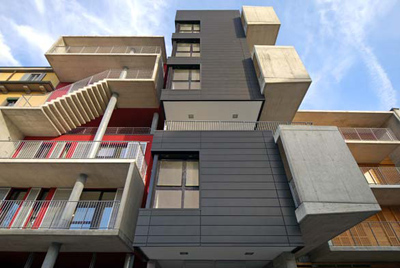

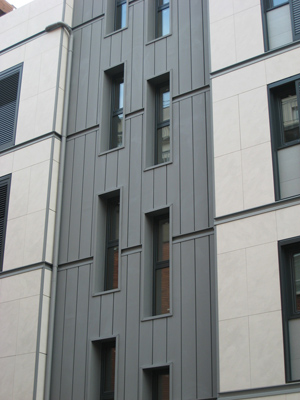

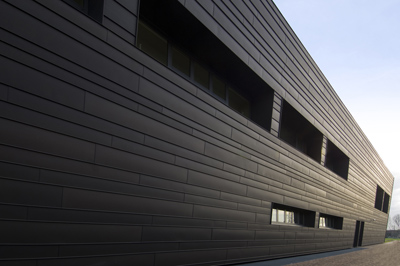

• Posa orizzontale o verticale del rivestimento
• Vasta gamma di componenti che offrono soluzioni per qualsiasi finitura
• Fissaggio a scorrimento inox brevettato per consentire la dilatazione termica dei profili e garantirne la planarità
Utilizzi
• Facciate piane per edifici ad uso uffici o residenziale
• Il sistema si utilizza sia per le costruzioni nuove che per le ristrutturazioni
Caratteristiche principali del PROFILO A DOGHE
| Dimensioni | ||
|
I profili a doghe sono disponibili in lunghezze dipendenti dal progetto da un minimo di 0,20 m ad un massimo di 6 m. | |
| ||
Aspetto della superficie | QUARTZ-ZINC® - ANTHRA-ZINC® NG - PIGMENTO® | ||
Spessore | 1,00 mm | 1,00 mm | 1,00 mm |
Interasse modulo | 200 mm | 250 mm | 300 mm |
Lunghezza | 0,2 m≤ L ≤ 6 m | 0,2 m≤ L ≤ 6 m | 0,2 m≤ L ≤ 6 m |
Larghezza del giunto | tra 5 mm e 20 mm | tra 5 mm e 20 mm | tra 5 mm e 20 mm |
Altezza del profilo | 24 mm | 24 mm | 24 mm |
Peso(*) (kg/m²) | 11,18 | 10,40 | 9,85 |
* peso del sistema escluso la sottostruttura | |||
|
|
| |
| |
Posa orizzontale | Posa verticale |
|
|
POSA DELLA SOTTOSTRUTTURA
Prima della posa, occorre tracciare uno schema per posizionare gli elementi della sottostruttura secondaria e per valutare accuratamente le dimensioni dei profili necessari: orientamento, distanza tra i bordi, larghezza, lunghezza, ampiezza dei giunti.
Le sottostrutture in legno o metallo devono essere compatibili con questo sistema.
VMZINC® fornisce un servizio di assistenza alla progettazione ed alla posa del sistema a doghe.
Accessori (forniti da VMZINC®) | ||||||||||||||||
| ||||||||||||||||
Applicazione del PROFILO A DOGHE
TIPI DI FACCIATA Facciata piana verticale. CLIMA Qualsiasi regione. VINCOLI CLIMATICI Il sistema puó essere usato :
Fare riferimento alla tabella sotto indicata per la resistenza ammissibile alla depressione del vento per il sistema dei profili a doghe. |
|
RIVESTIMENTO E CONTROSOFFITTATURA
Il sistema può essere utilizzato su facciate piane e verticali. Ci sono dei limiti di larghezza e lunghezza consigliati per l’utilizzo in controsoffittatura. Le facciate possono essere continue o dotate di aperture.
- Struttura portante
La struttura portante, nuova o già esistente, può essere in cemento armato, in mattoni, in metallo o in legno. - Sottostruttura
La sottostruttura di supporto può essere in metallo (acciaio zincato, alluminio) o legno (fare riferimento alla normativa vigente).
Prestazioni - PROFILO A DOGHE
RESISTENZA AL FUOCO Fare riferimento alle normative vigenti in merito ad eventuali restrizioni per l’utilizzo di intelaiature in legno in costruzioni particolarmente alte. La classificazione di resistenza al fuoco dipende dalla massa combustibile della parete stessa (struttura, coibentazione, ecc.). RESISTENZA MECCANICA DEL PROFILO A DOGHE (daN/mq) Al fine di offrire una maggiore resistenza alle sollecitazioni meccaniche che potrebbero verificarsi in alcune parti dell’edificio (estremità, spigoli, edifici molto alti), si raccomanda di utilizzare profili specificatamente sagomati con spessore di 1mm o di ridurre l’interasse tra gli elementi della sottostruttura. Resistenza ammissibile: Punto di rottura a γ = 1.5 (γ = fattore di sicurezza) Una volta stabilite le caratteristiche del sistema si deve verificare se: Resistenza ammissibile > Sollecitazioni dovute agli sforzi di tradizione del vento. Le sollecitazioni dovute al vento saranno calcolate dall’impresa di posa della facciata, tenendo conto del sito del progetto e della norma UNI ENV 1951-2-4, Eurocodice 1, Basi di calcolo ed azioni sulle strutture. |
Scarica
Brochure Profilo a doghe
