Casseforme Rampanti

Sistema Autorampante ATR

Automatico, sicuro e affidabile

Il sistema autorampante ATR è una struttura di sostegno della cassaforma, impiegata per la costruzione di pareti in elevazione e altre strutture verticali senza l'impiego di una gru (meccanismi idraulici e meccanici).

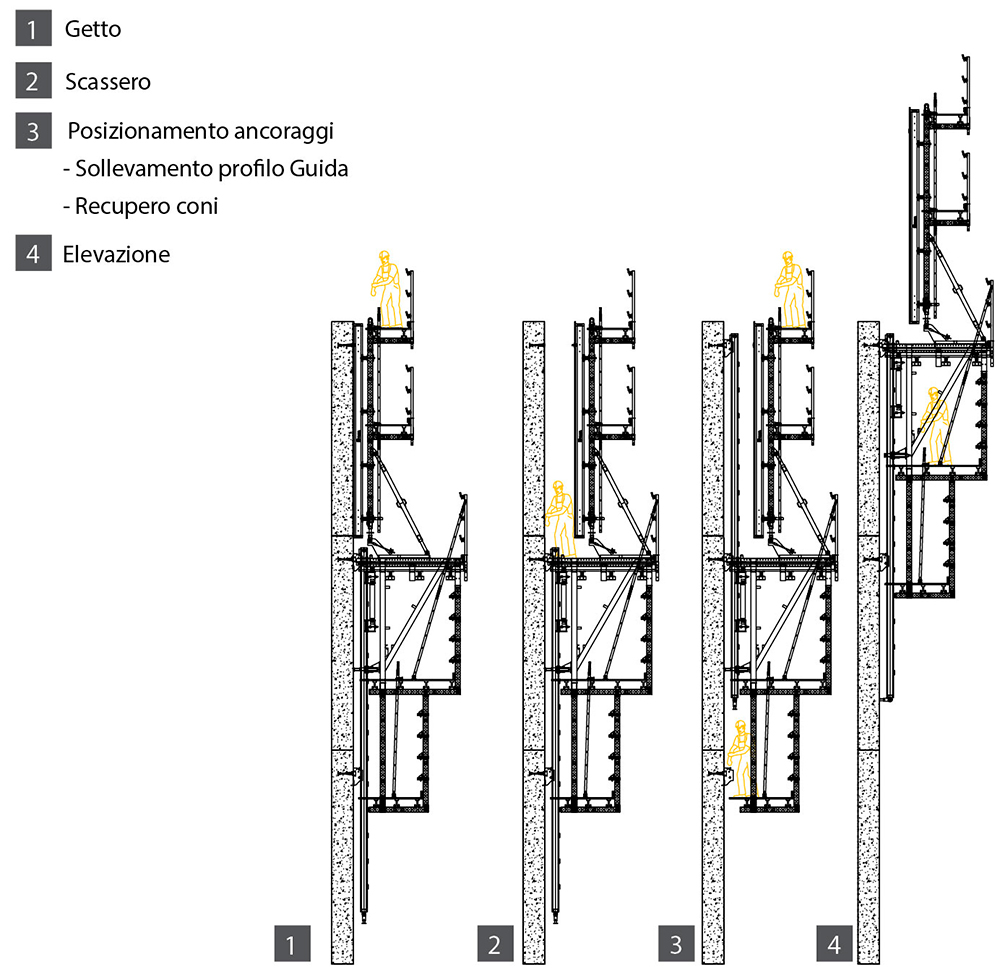

Il processo di rampata consiste nel sollevamento idraulico progressivo del gruppo mensola-cassaforma rampante lungo la parete.

Caratteristiche:

Mensola autorampante ATR-B

Nella configurazione della mensola autorampante, il pannello della cassaforma viene disarmato mediante carrelli di traslazione (70cm) posizionati sulla mensola stessa. La piombatura e posa in opera orizzontale e verticale della cassaforma avviene tramite appositi puntelli. Sono presenti due piani di lavoro: piattaforma di lavoro principale (2,5m in larghezza) e piattaforma di controllo per gestire il funzionamento del sistema idraulico. È, inoltre, possibile montare piattaforme opzionali per i getti, il recupero dei dispositivi e altri lavorazioni.

Mensola autorampante ATR-N

È utilizzata in particolari configurazioni dove si necessita di piani più stretti, tra pareti con ampiezza tra 1,75 e 2,5m che non consentono l'impiego della mensola ATR-B. La cassaforma viene appesa ad una struttura sovrastante, utilizzata anche per consentire il disarmo, lo spostamento e la posa in opera.

Piattaforma autorampante ATR-P

Queste piattaforme sono utilizzate in vani in cui, per motivi legati alle dimensioni, ai carichi o alla geometria, necessitano prestazioni maggiori in termini di portata.

La struttura è realizzata con i componenti del sistema MK. Può adattarsi alle diverse geometrie e può essere abbinata a vari sistemi di disarmo della cassaforma (carrelli, torri ecc.). Questo sistema può inoltre essere dotato di strutture per sostenere eventuali elementi ausiliari quali, ad esempio, i bracci per il getto del calcestruzzo e gru di piccole dimensioni.

Vantaggi:

• Flessibilità e versatilità per tutti i tipi di specifiche per la costruzione di edifici multipiano.
• Facilità di adattamento grazie ai componenti del sistema MK: chiusure, installazione delle piattaforme, sicurezza e recupero ancoraggi.
• Autonomia pressoché totale dall'uso di gru. Possibilità di sollevare contemporaneamente la cassaforma, le piattaforme di lavoro e il braccio di getto del calcestruzzo.
• Sollevamento idraulico: prestazioni superiori rispetto alla rampata convenzionale a mezzo gru. Rapidità di esecuzione delle opere di costruzione.
• Possibile utilizzo anche in condizioni atmosferiche sfavorevoli.
• Sollevamento e movimentazione in sicurezza a quote elevate.
• Adattabile a pareti con geometrie complesse.
• Piattaforme di lavoro ampie e protette. Accesso in sicurezza.
• Elevata capacità di carico.
• Possibilità di controllo indipendente del carico d'esercizio di ciascun cilindro.
• Centralina idraulica in grado di gestire fino a 12 cilindri in contemporanea. Facilità di sollevamento dei set di casseforme di grandi dimensioni.
• Ancoraggio delle mensole rampanti alla parete mediante coni inseriti nel calcestruzzo (assorbimento dei carichi orizzontali e verticali).
• Carrelli di traslazione per eseguire lavorazioni tra i pannelli della cassaforma.
• Accessori principali comuni a tutta la gamma dei prodotti ULMA.

Mensola Rampante BMK

Versatile, robusta e smontabile

La mensola BMK è composta da traverse standard MK, accessori specifici BMK e altri dispositivi del sistema MK.

Caratteristiche:

Molteplici configurazioni standard per entrambe le superfici della parete.

MENSOLA RAMPANTE BMK-240

·         Per opere edili e civili.

·         Larghezza piattaforma: 240cm.

·         Superficie della cassaforma per coppia di mensole rampanti: 35m².

·         Ancoraggio a parete: DW15, DW20.

·         Distanza disarmo cassaforma: 70cm con carrello di traslazione oppure da 5cm a 15cm con sistema di ribaltamento.

·         Adattabile alle pareti inclinate.

MENSOLA RAMPANTE BMK-170

·         Per opere edili e civili.

·         Larghezza piattaforma: 170cm.

·         Superficie della cassaforma per coppia di mensole rampanti: 35m².

·         Ancoraggio a parete: DW15, DW20.

·         Distanza disarmo cassaforma: da 5cm a 15cm con sistema di ribaltamento.

·         Adattabile alle pareti inclinate.

MENSOLA RAMPANTE SINGOLA PARETE BMK

·         Per opere civili.

·         Larghezza piattaforma: 170cm.

·         Ancoraggio a parete: DW20.

·         Distanza disarmo cassaforma: da 5cm a 15cm con sistema di ribaltamento.

·         Adattabile alle pareti inclinate.

 Vantaggi:

·         Garanzia di elevata flessibilità con pochi componenti.

·         Completa adattabilità anche a pareti inclinate e circolari.

·         Completamente smontabile grazie alle traverse indipendenti e collegati mediante bulloni. Volume di trasporto minimo.
